Tải điện tử lập trình – Programmable DC Electronic Load

Thông tin sản phẩm

1. Giới thiệu chung

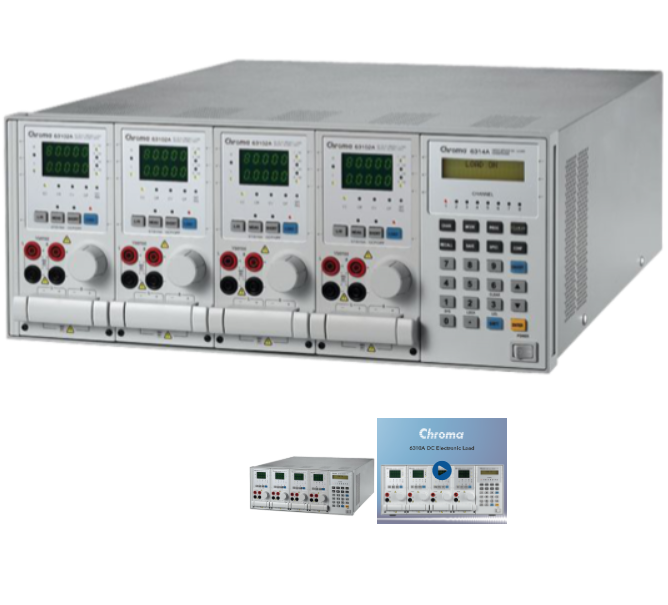

Dòng Chroma 6310A là hệ thống tải điện tử DC dạng mô-đun (modular), được thiết kế để kiểm tra và đánh giá các bộ nguồn DC, bộ sạc, linh kiện điện tử và pin. Hệ thống này cho phép người dùng lắp đặt tối đa 8 kênh tải trong một khung máy (Mainframe), mang lại sự linh hoạt cực cao cho các dây chuyền sản xuất đa kênh.

2. Các tính năng nổi bật (Key Features)

• Thiết kế Mô-đun: Cho phép kết hợp nhiều loại mô-đun khác nhau trong cùng một khung máy để đáp ứng nhu cầu kiểm tra đa dạng.

• Chế độ hoạt động: Hỗ trợ các chế độ cơ bản: CC (Dòng hằng), CR (Điện trở hằng), CP (Công suất hằng) và CV (Áp hằng).

• Kiểm tra Động (Dynamic Loading): Khả năng thay đổi tải tốc độ cao lên tới 20kHz, giúp mô phỏng chính xác các điều kiện tải thực tế của thiết bị.

• Kiểm tra song song: Các mô-đun có thể hoạt động song song để tăng công suất dòng điện cho các ứng dụng tải lớn.

• Đo lường thời gian thực: Tích hợp bộ đo điện áp và dòng điện chính xác với độ phân giải cao (16-bit).

• Tính năng bảo vệ: Bảo vệ quá dòng (OCP), quá công suất (OPP), quá nhiệt (OTP) và cảnh báo ngược cực.

3. Thông số các Khung máy (Mainframes)

Hệ thống yêu cầu một khung máy để hoạt động:

• 6312A: Khung máy 2 khe cắm (tối đa 4 kênh).

• 6314A: Khung máy 4 khe cắm (tối đa 8 kênh).

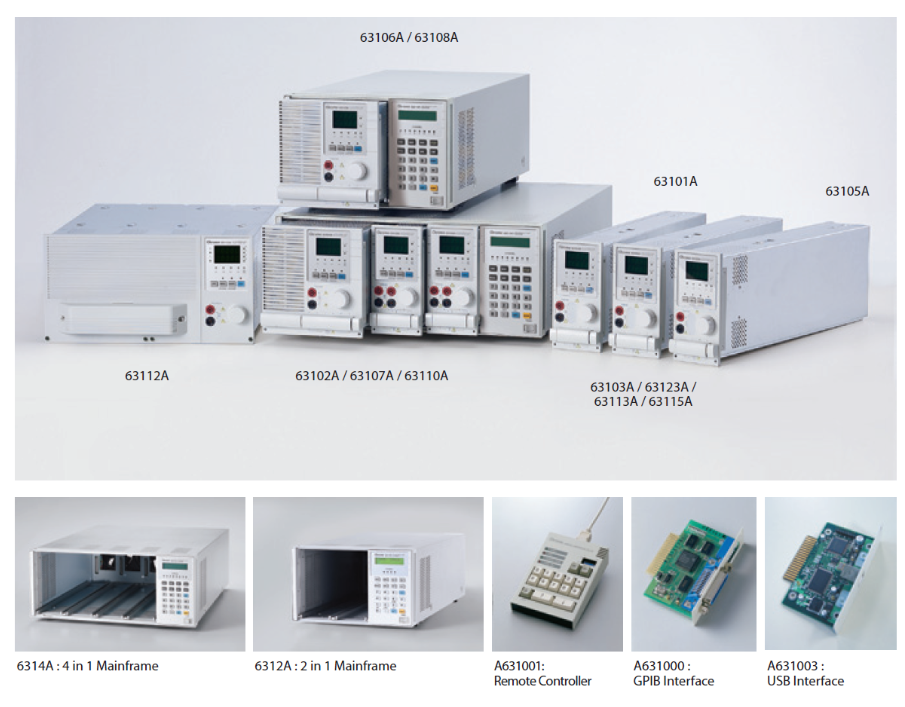

4. Các Mô-đun tải tiêu biểu (Load Modules)

Dòng 6310A có danh mục mô-đun rất rộng, ví dụ:

• 63102A: 2 kênh, mỗi kênh 20A/80V/100W.

• 63103A: 1 kênh, 60A/80V/300W.

• 63106A: 1 kênh, 120A/80V/600W.

• 63108A: 1 kênh, 50A/500V/600W (Dành cho ứng dụng điện áp cao).

5. Ứng dụng tiêu biểu

• Kiểm tra bộ nguồn máy tính/máy chủ: Sử dụng nhiều kênh tải đồng thời cho các đường 3.3V, 5V, 12V.

• Kiểm tra Pin và Bộ sạc: Đánh giá đặc tính xả và hiệu suất sạc.

• Sản xuất linh kiện: Kiểm tra các linh kiện công suất như MOSFET, IGBT.

• R&D: Phân tích phản ứng nhất thời (transient response) của các mạch nguồn
